Электроэрозионный станок: как согласовать пробную деталь до расчёта

В запросе написано: «Нужен проволочный станок для оснастки». В приложении лежит фотография стальной плиты с фигурным отверстием. Один поставщик сразу называет модель, другой просит материал и чертёж, третий предлагает показать резку на своей заготовке. Пока это три разных предложения: никто ещё не договорился, какую задачу станок должен решить на участке.

Начать полезнее с короткого задания на пробную деталь. Оно связывает конкретную заготовку, способ закрепления, проверяемые поверхности и результат демонстрации. Покупатель получает основу для сравнения, а инженер поставщика понимает, какие ограничения надо обсудить до коммерческого предложения. Ни красивая фотография образца, ни скорость из рекламного буклета такую договорённость не заменяют.

Ниже разберём учебную заявку инструментального участка: требуется изготовлять сменные пластины для оснастки, партии небольшие, геометрия меняется. Это не история реального клиента и не готовый технологический режим. На её примере видно, какие сведения собрать, какие вопросы оставить технологу и как принять пробную работу без обещания невидимой точности по одному снимку.

Какая деталь должна выйти с участка

Первое различие проходит между названием оборудования и описанием работы. Слово «электроэрозия» само по себе не сообщает поставщику, нужен ли проволочный способ, прошивная обработка или отдельная операция подготовки. В этой статье рассматриваем именно проволочную обработку: тонкая проволока проходит через рабочую зону, а деталь закреплена в станке. Возможность обработать конкретную геометрию подтверждает технолог, а не менеджер по фотографии.

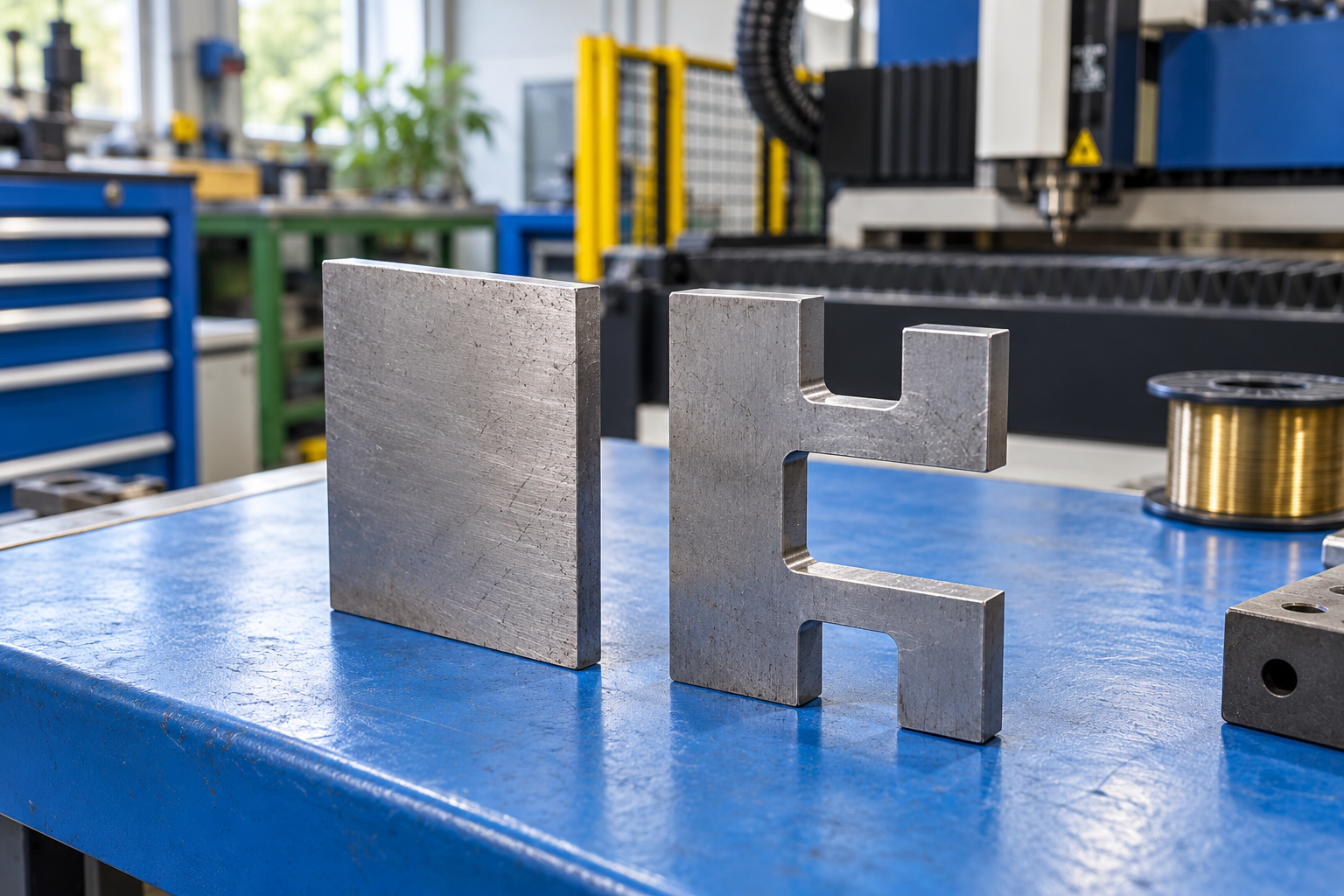

Чтобы подобрать станок, сначала достаточно выбрать одну характерную пластину, но выбирать её нужно осмысленно. Если отправить самую простую деталь, демонстрация почти ничего не скажет о трудном заказе. Если собрать в одном образце все редкие сложности участка, поставщики начнут рассчитывать исключение вместо обычной работы. Нужен представитель повседневной номенклатуры с одним понятным затруднением: например, внутренним контуром и ограниченным местом для закрепления.

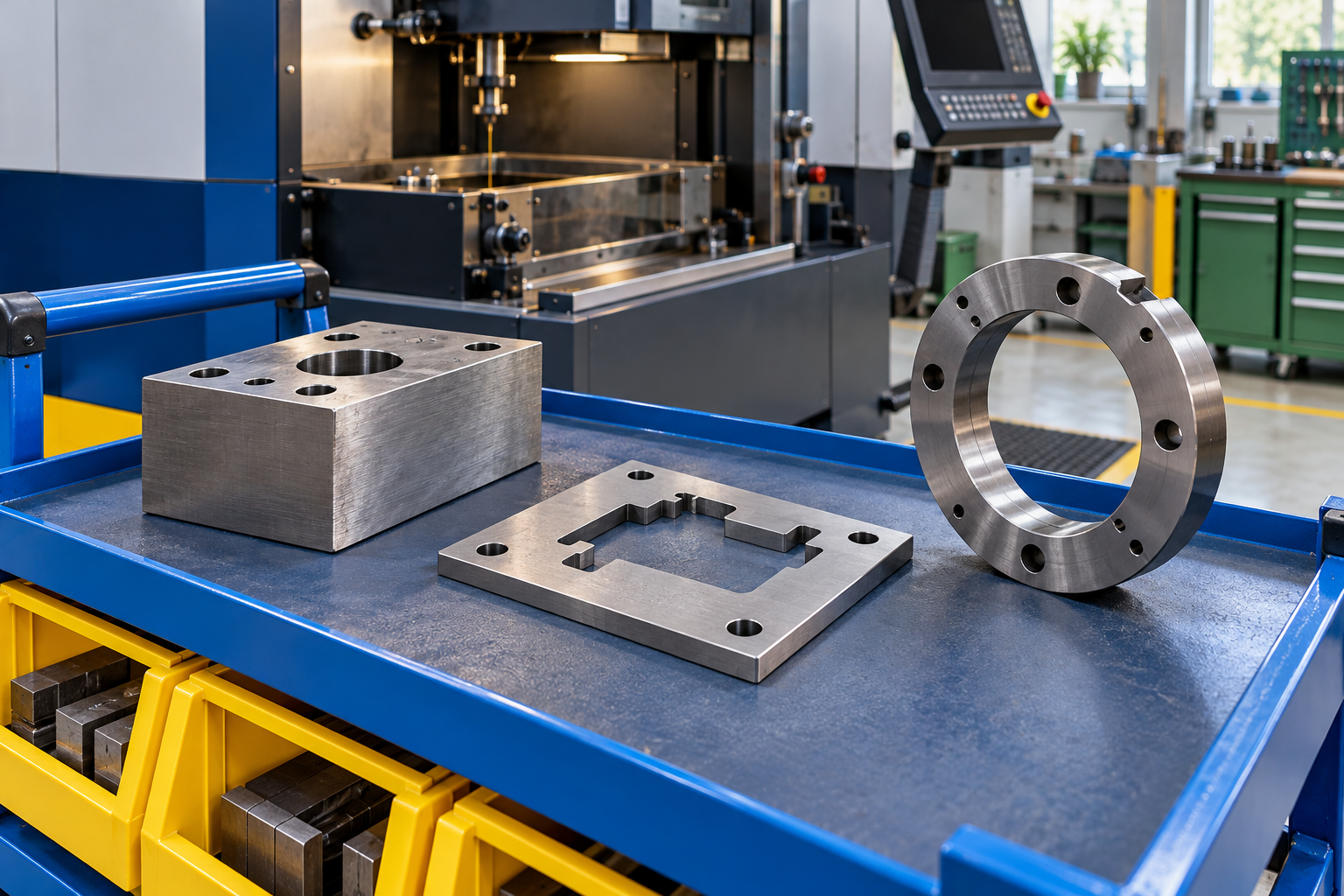

Материал и состояние заготовки

В учебной заявке пишем: «Пластина из согласованной марки стали, после предусмотренной термообработки; толщину и состояние поверхности указываем по действующему чертежу». Фраза намеренно требует точных данных от покупателя. Запись «металл примерно как инструментальная сталь» недостаточна: инженер не должен угадывать материал и принимать ответственность за сведения, которых ему не передали.

Если в реальном производстве заготовка приходит с припуском, окалиной, предварительным отверстием или обработанными базами, пробную деталь готовят сопоставимо. Иначе станок на демонстрации получает более удобные условия, чем на предприятии. Поставщик может честно показать хороший результат, но сравнение всё равно окажется неприменимым: покупатель проверил другой исходный материал и другую подготовку, сам того не заметив.

В приложении к запросу перечисляют, кто поставляет заготовку, какие операции уже выполнены и что ещё предстоит сделать. Полезно приложить фотографию общего вида и отдельно места закрепления. Снимок помогает обсудить доступ, но не заменяет размерный документ. Если коммерческие сведения нужно скрыть, согласуют обезличенный чертёж или специально подготовленный образец с теми же важными ограничениями.

Контур, базы и доступ для проволоки

Покупатель отмечает на чертеже поверхности, по которым деталь устанавливают и затем проверяют. Без этого выражение «вырезать точно» оставляет слишком много трактовок. Одному участнику кажется важным только отверстие, другому — его положение относительно наружной стороны, третьему — совпадение двух пластин после сборки. Станок оценивают под действительную задачу соединения деталей, а не под красивый отдельно лежащий контур.

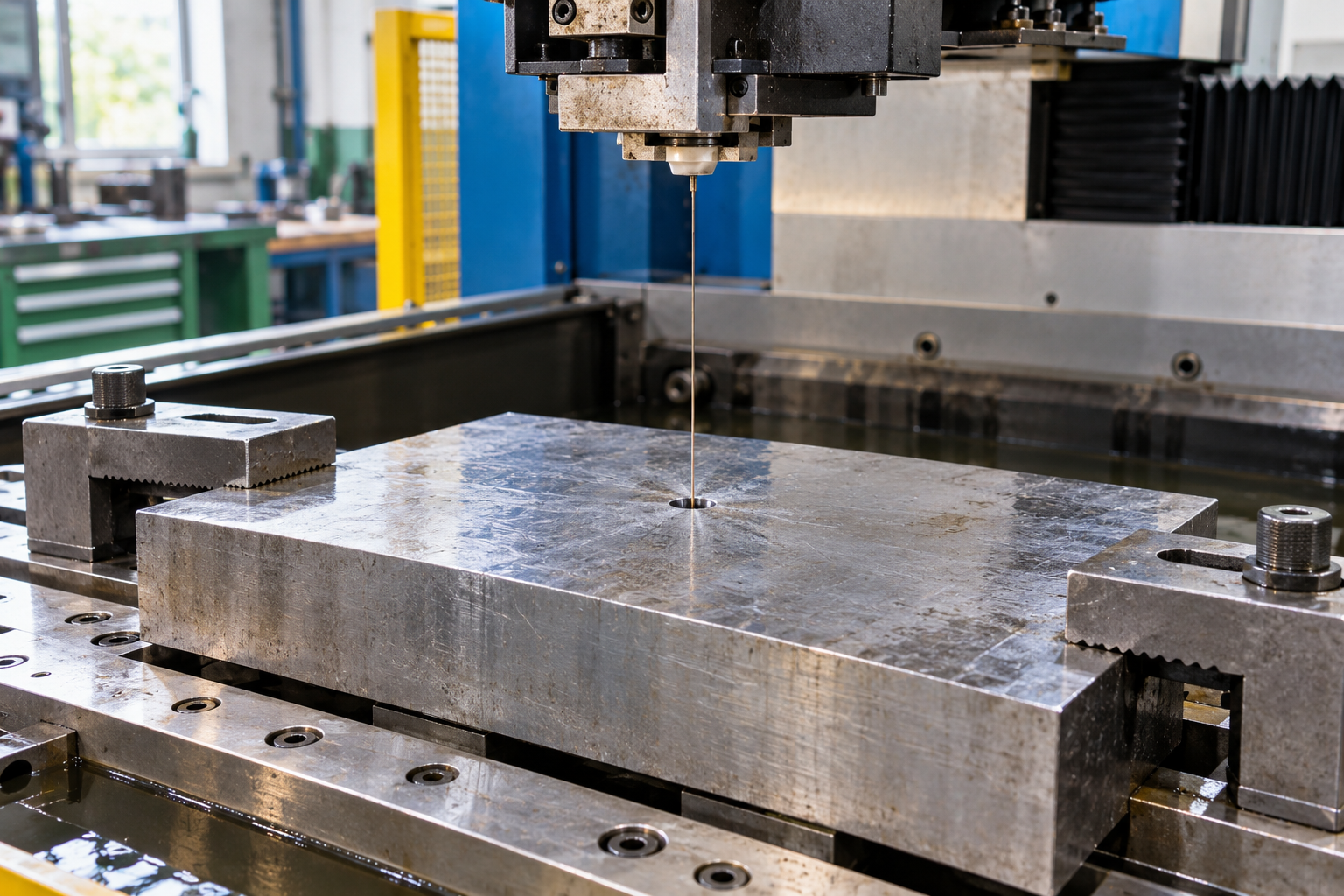

Для замкнутой геометрии отдельно обсуждают подготовку входа проволоки и дальнейшую работу с отделяемой частью. Здесь не стоит самостоятельно назначать технологию по статье. Покупатель сообщает, какие отверстия и базы уже доступны, а поставщик описывает свой вариант подготовки и объясняет, какие операции остаются за пределами поставки. Так в цене не исчезает подготовительное оборудование, которое предприятию всё равно понадобится.

У учебной пластины согласовывают один внутренний профиль, две установочные базы и участок, где зажим не должен мешать обработке. Числа и допуски берут из утверждённого задания, а не из произвольного примера в интернете. Результатом этого разговора становится файл, который обе стороны одинаково понимают: что обрабатывается, относительно чего проверяется и что нельзя менять без согласования.

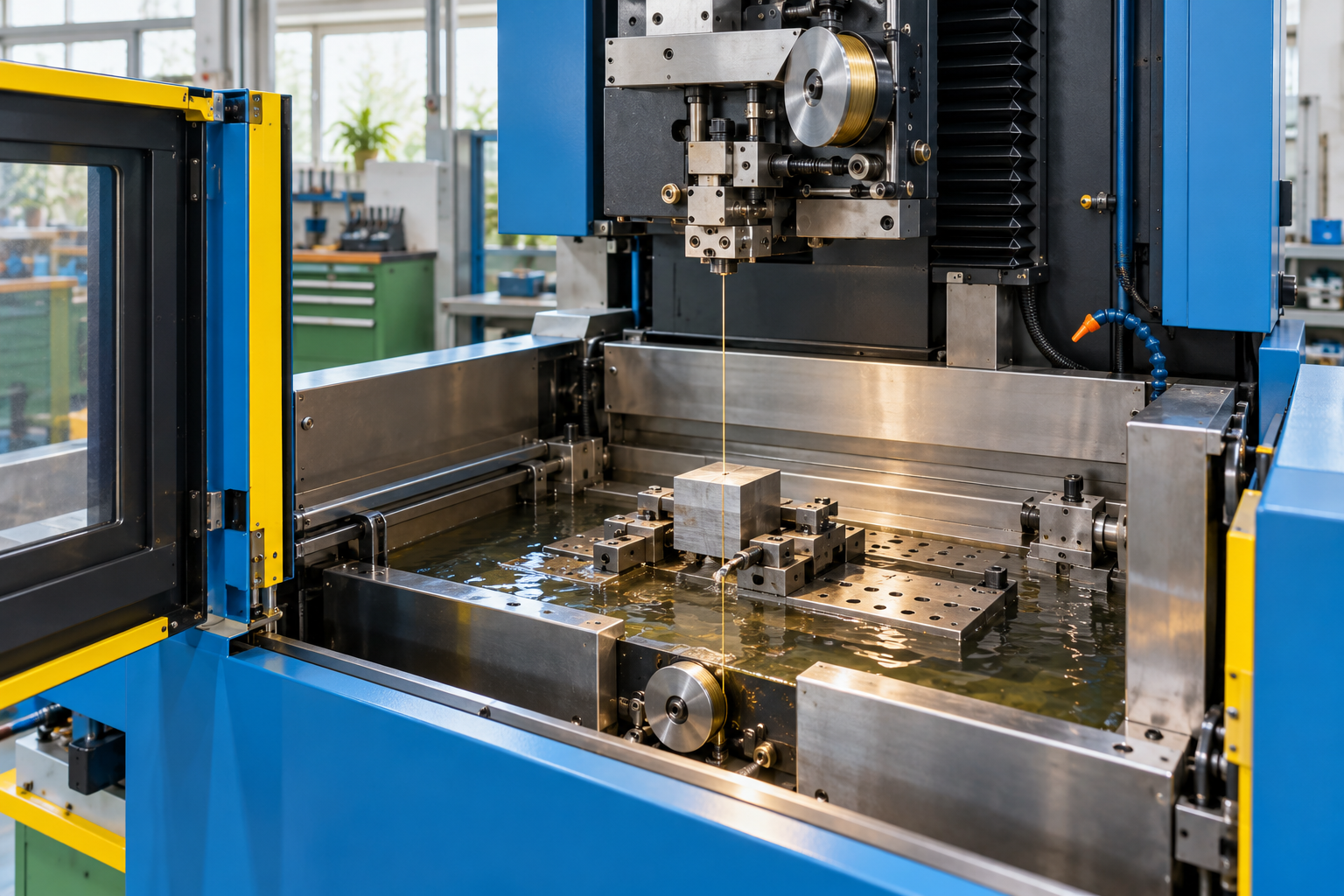

Что именно поставщик показывает на пробе

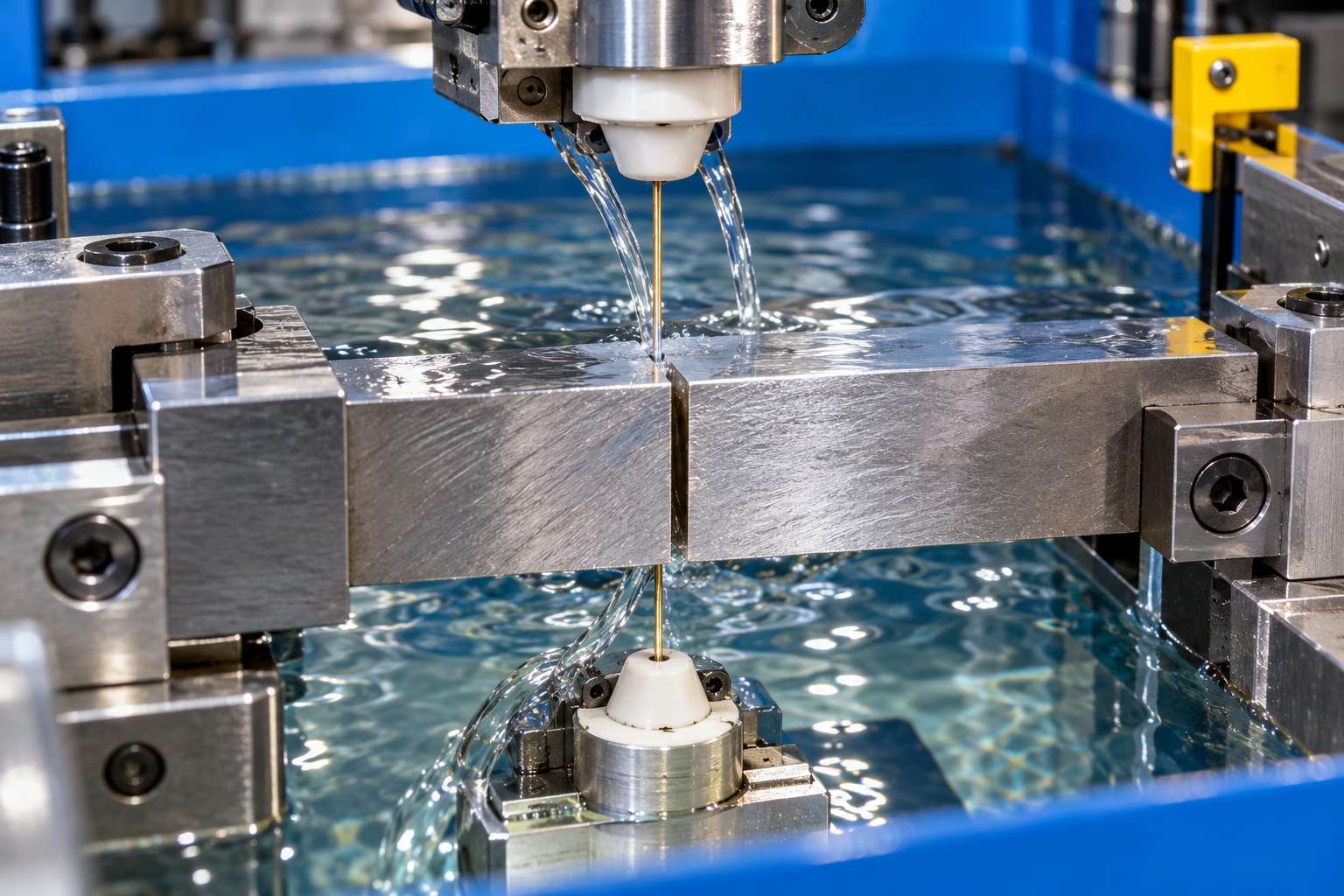

Публичные материалы Sodick о проволочной электроэрозионной обработке описывают тонкую проволоку и рабочую диэлектрическую среду. Однако название класса оборудования не определяет весь состав процесса. У разных решений и задач отличаются рабочая зона, подготовка, обслуживание и ограничения. Поэтому материал производителя полезен для понимания принципа, а решение о применимости строят на собственной детали и согласованной пробе.

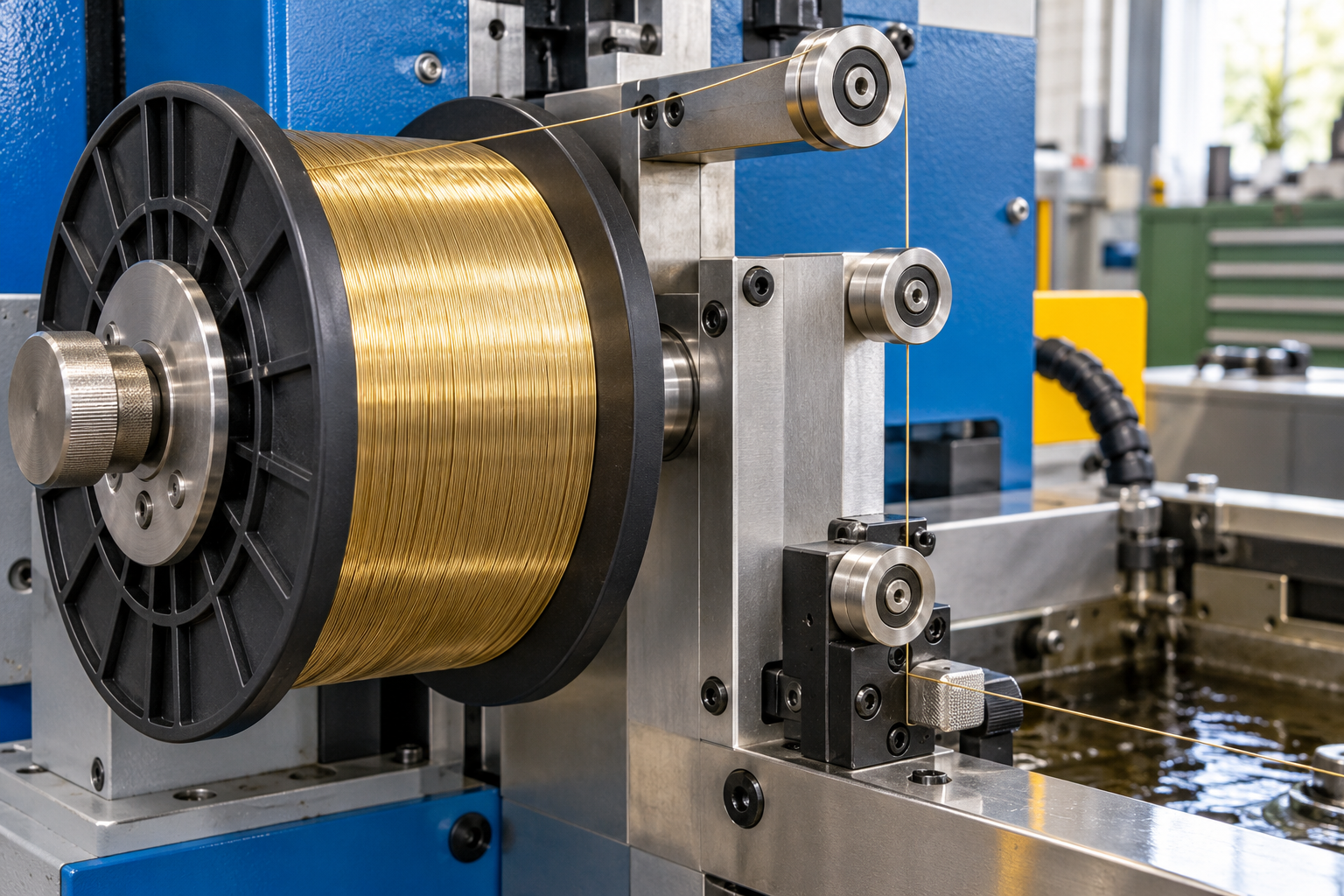

Проволока и расходные материалы

Проволоку нельзя оставить за скобками расчёта как незначительную принадлежность. В запросе просят назвать совместимые расходные материалы, условия их закупки и порядок замены. При этом не нужно заставлять менеджера угадывать расход на будущую номенклатуру. Для начала достаточно отделить перечень обязательных материалов от оценки потребления и попросить показать, на каких исходных данных эта оценка основана.

На демонстрации полезно наблюдать подготовку расходного материала и действия при штатной замене. Если станок уже полностью подготовили до приезда покупателя, это не нарушение, но такая проба не показывает затрат на подготовку. В протоколе прямо отмечают, что было выполнено заранее. Следующая проверка может охватывать именно этот пропущенный участок, без повторного изготовления красивого образца ради самой демонстрации.

Покупателю важно понять, как станок будет работать на его участке: кто обучает замене, какие позиции желательно держать на участке, каким стартовым комплектом снабжается станок и что заказывается отдельно. Ответ «всё необходимое есть» слишком широк. Лучше получить небольшой перечень с назначением каждой позиции и условиями пополнения. Такой список помогает сравнить предложения, в которых одинаковая базовая модель укомплектована по-разному.

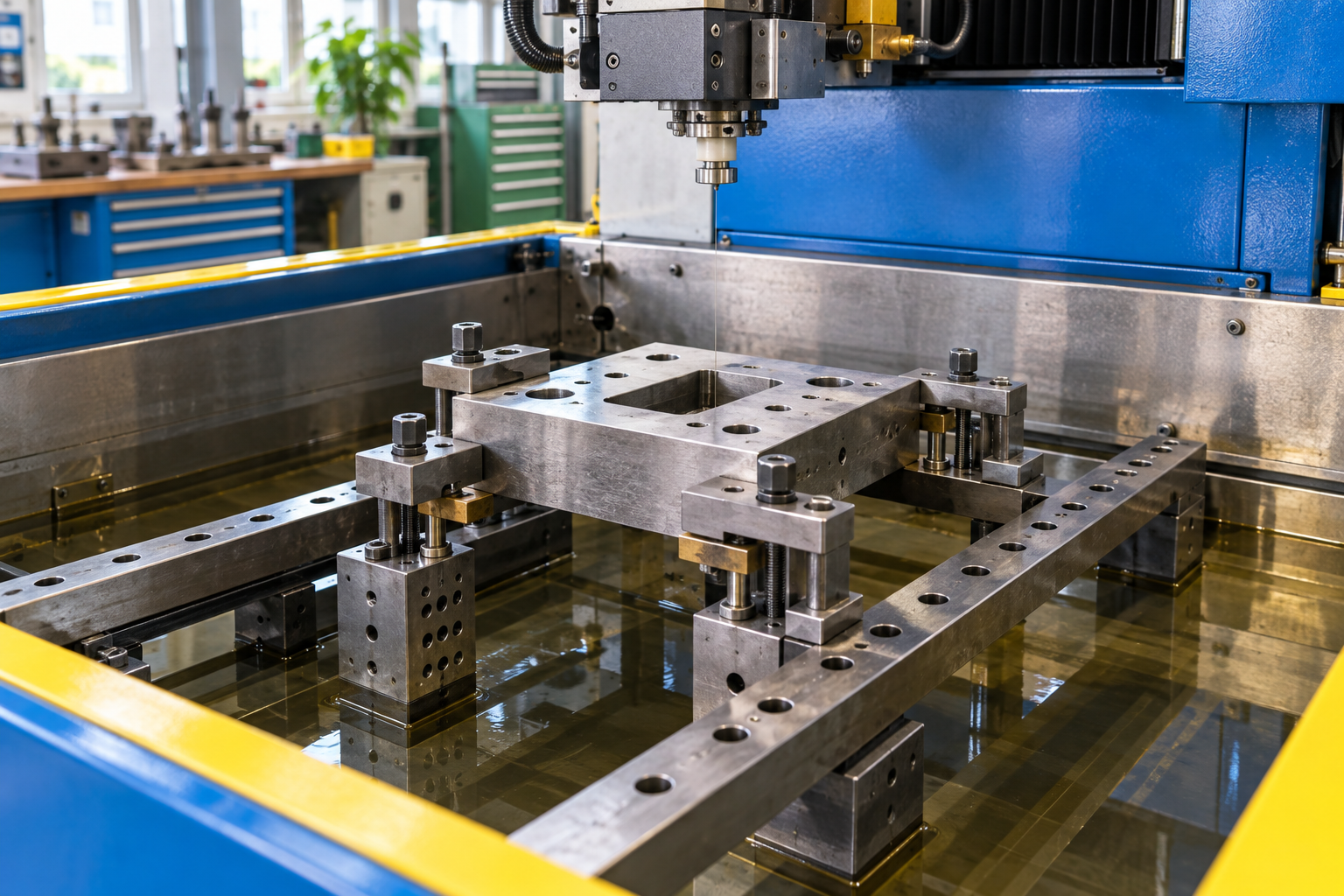

Закрепление и подготовка программы

Сравнение теряет смысл, если один поставщик использует заранее изготовленную специальную оснастку, а другой крепит деталь стандартными средствами из поставки. Оба варианта могут быть рабочими. Разница в том, кто, за какое время и за какие деньги получит приспособление на своём участке. Вопрос относится к составу решения, а не к честности конкретного инженера или продавца.

В учебном задании отдельной строкой указываем: «Показать схему закрепления нашей пластины и обозначить элементы, которые не входят в предложение». Если потребуется специальная опора, её описывают до согласования цены. Если станок может работать с существующей оснасткой заказчика, проверяют её фактическую совместимость. Ссылка на похожую фотографию из каталога не является подтверждением, что имеющаяся деталь действительно установится.

Когда выбирают станок, программу обсуждают отдельно. Нужно знать, какие исходные файлы принимает предложенный комплект, кто готовит обработку и что покупатель сможет менять после обучения. Демонстрационная программа на одну деталь не отвечает на вопрос о ежедневной работе с новой геометрией. Полезно попросить инженера объяснить путь от исходного чертежа до запуска, не превращая встречу в самостоятельную настройку чужого оборудования.

Как выглядит заполненное задание на одну пластину

Необязательно начинать с длинного технического задания на десятки страниц. Для первого сравнения достаточно одной заполненной карточки и приложений. Главное, чтобы в ней были реальные значения, ответственные и неизвестные пункты. Пустая форма с заголовками «точность», «производительность» и «комплектация» создаёт видимость подготовки, но не позволяет инженеру проверить применимость конкретного станка.

Условия учебной демонстрации

Заполним пример содержательно. Заказчик — инструментальный участок, который выпускает небольшие серии сменных пластин. Объект пробы — одна пластина с внутренним фигурным контуром и согласованными базами. Заготовку предоставляет заказчик вместе с утверждённым чертежом. Поставщик подтверждает возможность обработки, обозначает необходимость дополнительной подготовки и до встречи сообщает, какие измерения он способен выполнить на своей площадке.

Цель пробы записываем узко: проверить, что предложенный станок позволяет выполнить согласованный профиль на этой заготовке и получить данные для дальнейшего расчёта. Это не обещание, что любая деталь номенклатуры автоматически получится с теми же затратами. Отдельно перечисляют семейство похожих пластин и признаки, которые потребуют новой оценки: другая толщина, материал, закрытый доступ или изменение базирования.

Участники договариваются, что перед началом фиксируют состояние образца, а после работы сохраняют полученную деталь и протокол проверки. Если образец нельзя передать покупателю, заранее согласуют, какие записи и результаты измерения будут доступны. В спорном случае полезнее признать ограничение демонстрации, чем подменить недостающие данные фотографией блестящей поверхности и общими словами о высокой точности станка.

Время встречи распределяют по действиям. Нужно увидеть установку, согласование исходной программы, существенную часть обработки и проверку результата. Если продолжительность не позволяет показать весь цикл в один день, стороны определяют, какую часть наблюдают лично и как подтверждают остальное. Недосмотренная операция остаётся именно недосмотренной: её нельзя считать проверенной только потому, что готовый образец выглядит убедительно.

Что входит в протокол сравнения

В протоколе рядом с названием детали сохраняют версию чертежа, сведения о заготовке, схему установки и фактически использованную комплектацию. Это не бюрократия ради объёма документа. Через две недели покупатель должен суметь понять, почему два предложения отличаются и что именно проверялось. Если в момент встречи договорились об одной программе, а в цену затем включили другую, несоответствие обнаружится по этим записям.

Раздел времени делят минимум на подготовку и работу оборудования. Дополнительно полезно отделить действия оператора от ожидания, когда станок выполняет согласованную операцию. Для финансового расчёта эти величины могут иметь разный смысл. Складывать их без пояснения или заменять общей фразой «цикл занимает полчаса» нельзя: неизвестно, начинается ли такой цикл с подготовленной программы и уже установленной заготовки.

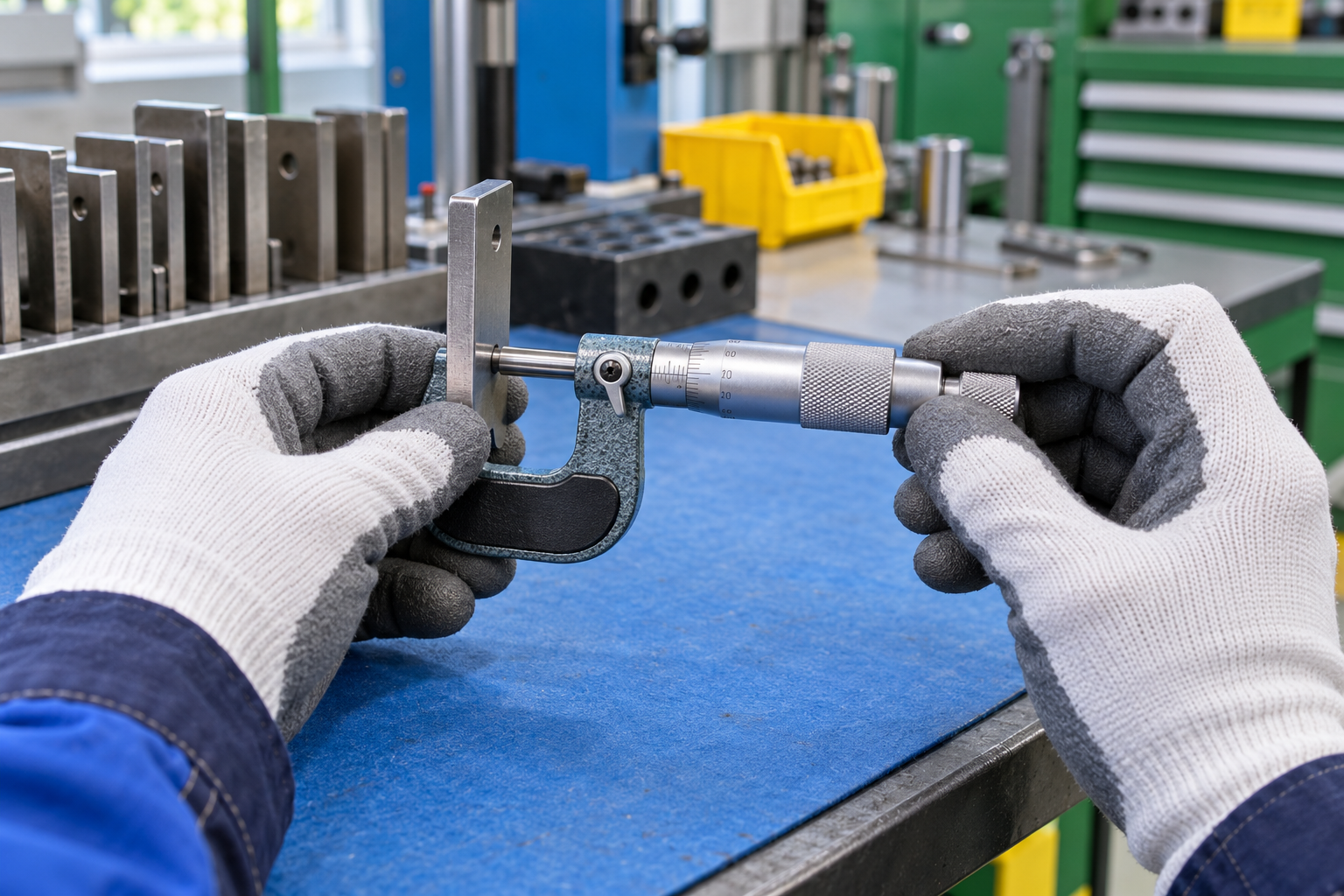

Результаты измерений записывают с указанием проверенной поверхности, базы и использованного средства контроля. Не нужно самостоятельно назначать метод измерения по этой статье. Его согласуют специалисты сторон под утверждённые требования. Если отдельный параметр на площадке поставщика проверить невозможно, он получает статус «не проверен здесь», а не автоматически считается выполненным по паспорту модели или по опыту с другой деталью.

Полезен и короткий раздел отклонений от плана. Например, пришлось изменить крепление, подготовить другое входное отверстие или заменить исходный файл. Отклонение не обязательно означает провал. Оно показывает работу, которая появится у заказчика при повторении задачи. Когда такие действия описаны, покупатель может включить их в решение. Когда их скрывают за итоговым временем, расчёт становится слишком оптимистичным.

Почему два расчёта могут относиться к разной работе

После пробы удобно привести предложения к общему заданию, а не выбирать минимальную итоговую строку. Первый поставщик предлагает станок с программным обеспечением и обучением на детали заказчика. Второй включает в предложение станок и базовый ввод в эксплуатацию, а обучение рассчитывает отдельно. Это разные составы поставки, даже если рабочая зона и основные паспортные показатели похожи. Разницу нужно раскрыть до обсуждения скидки и графика платежей.

Оснастка, рабочая среда и обслуживание

В спецификации отдельно указывают станок, средства подготовки, обязательные принадлежности и то, что предприятие предоставляет самостоятельно. Для проволочной электроэрозионной работы важна организация рабочей среды; конкретные требования задаёт производитель выбранного решения. В материале Sodick о погружной обработке отдельно рассматриваются варианты диэлектрика. Нельзя переносить один описанный вариант на любую модель или назначать обслуживание по общему названию технологии.

Попросите поставщика описать регулярные действия, которые будет выполнять оператор, и работы сервисной организации. Не обязательно сразу рассчитывать все будущие ремонты. На первом этапе важно увидеть границу ответственности: что проверяется ежедневно, какие материалы меняются, какие процедуры требуют специалиста и что считается условием сохранения согласованных характеристик. Ответы сравнивают с документацией предлагаемого комплекта, а не с устным обещанием «станок неприхотлив».

Для расходных позиций спрашивают не только цену упаковки, но и единицу расчёта. Комплект, катушка, фильтр и условная смена работы — разные основания. Пока фактическое потребление на выбранной детали не определено, лучше оставить диапазон и явно указать, откуда он взялся. Придуманная точная сумма может выглядеть убедительнее, но почти бесполезна для сравнения станков и планирования закупки.

Подготовка первой и следующей партии

Учебный расчёт отделяет разовую подготовку от повторения. Допустим, в рабочей модели предприятия предусмотрено полтора часа на первоначальную установку, ещё час на подготовку и проверку программы, а на двадцать деталей условно отведено десять часов работы оборудования. Это выбранные для упражнения допущения, не нормы электроэрозии и не обещание конкретного производителя. Для запроса на станок их назначение — показать структуру расчёта, которую затем заполняют фактическими данными пробы.

При таких допущениях общая загрузка первого задания составляет двенадцать с половиной часов. Если следующий заказ использует ту же подготовку, часть разовых действий может не повторяться; какие именно, решает технолог по реальной организации участка. Но если геометрия изменилась и программа нужна заново, переносить всю экономию в следующий расчёт нельзя. Станок не устраняет подготовительную работу только потому, что он уже установлен на предприятии.

Из этой модели появляется полезный вопрос для встречи: «Какие строки мы сможем заменить измеренными данными после вашей демонстрации?» Если проба даёт только время резки одной заготовки, она ещё не подтверждает весь расчёт партии. Если поставщик помогает описать подготовку, смену задания и контроль, покупатель получает гораздо более понятную основу. Цена за станок всё равно сравнивается отдельно; модель времени сама по себе не доказывает окупаемость покупки.

При расчёте загрузки учитывают и доступность оператора. Полностью автоматическое выполнение согласованной операции не означает, что участок способен принять любое число новых деталей без участия людей. Нужно подготовить заготовку, проверить программу, установить деталь и разобрать результат. Необоснованная вера в «ночную автономность» часто появляется, когда станок на демонстрации выполнял только самый удобный фрагмент работы.

Как принять демонстрацию и сохранить нерешённые вопросы

Задача приёмки пробы — принять конкретные проверенные пункты и назвать оставшиеся вопросы. Это отличается от решения сразу оплатить станок. Когда станок показывают на пробе, может выясниться, что способ обработки подходит, но оснастка требует доработки, средств контроля на площадке недостаточно или выбранная модель неудобна для части номенклатуры. Такой результат полезен: он уточняет покупку до того, как предприятие приняло лишние обязательства.

Проверка детали и повторяемости

Один образец показывает один состоявшийся результат. Чтобы говорить о повторении, нужно договориться хотя бы о небольшой серии в одинаковых согласованных условиях. Размер серии и правила оценки выбирают специалисты сторон. В запросе покупателя важно само различие: он не принимает рекламный образец за подтверждение стабильности будущей смены. Чем существеннее требование, тем аккуратнее должна быть связь между выводом и реально проведённой проверкой.

После пробы покупатель разбирает факты по группам. Что показано на его заготовке, что подтверждено измерением, что осталось расчётом и что пока является предположением? Такую запись можно сделать короткой, в обычном письме. Важно не объединять категории. Если станок ещё не работал с другой толщиной, вывод о ней должен оставаться вопросом к поставщику, даже когда соседняя задача выглядит очень похожей.

Фотографии помогают зафиксировать установку и состояние образца. Они не доказывают микронные отклонения, свойства материала или срок службы узла. На иллюстрациях этой статьи показаны рабочая зона, расходный материал, закрепление и контрольный инструмент; это поясняющие сцены, а не результаты приёмочных испытаний определённой модели. В собственном протоколе нужно точно так же разделять видимый факт и вывод, для которого требуется отдельное измерение.

Решение после демонстрации удобно формулировать одним из трёх способов: задача показана и переходит к уточнению поставки; нужна ещё одна конкретная проверка; предложенный состав не отвечает согласованному условию. Во втором случае сразу называют недостающий параметр и способ получить ответ. Просьба «покажите что-нибудь ещё» только продлевает выбор, а новый красивый образец не обязательно приближает покупателя к решению.

У образца должен быть понятный владелец. До отправки стороны договариваются, кто хранит исходную заготовку и полученную деталь, можно ли её фотографировать и как передаются результаты контроля. Эти условия особенно важны для инструмента, который относится к ещё не выпущенному изделию. Поставщик получает только необходимые сведения; если чертёж содержит закрытые размеры соседних узлов, их обсуждают отдельно. Станок проверяют по достаточному заданию, а не по случайно раскрытому полному комплекту конструкторской документации.

После встречи полезно собрать короткое письмо с приложениями. В первой части перечисляют действительно проверенные пункты, во второй — вопросы, на которые пока нет ответа, в третьей — следующий шаг с ответственным и сроком. Например: инженер уточняет состав оснастки, заказчик передаёт сведения о второй группе заготовок, а измерительная лаборатория согласует доступный метод проверки. Если станок ещё не показал нужное условие, письмо прямо сохраняет это ограничение. Такая запись помогает вернуться к выбору без потери договорённостей и без повторной демонстрации тех же уже подтверждённых действий.

С какой заявкой менеджер передаёт разговор инженеру

Продажа сложного станка начинается с коммерческого интереса, но быстро переходит к техническим ограничениям. Менеджеру не требуется самостоятельно рассчитывать режим электроэрозионной обработки. Его полезная работа — собрать исходные данные, не потерять документы, согласовать следующий контакт и передать инженеру задачу без обещаний, которых тот ещё не подтверждал. Хорошая первая заявка экономит время обеих сторон, даже если покупка состоится не сразу.

Пакет из чертежа, заготовки и следующего шага

В передаче инженеру должны оказаться обозначение выбранной детали, версия документа, материал, состояние заготовки, доступные базы и ожидаемый способ проверки. Рядом указывают номенклатуру похожих деталей, предполагаемые партии и сведения о площадке. Если чего-то пока нет, это записывают как открытый вопрос и договариваются, кто его уточнит. Пустое поле не заполняют выдуманным значением, чтобы карточка выглядела законченной.

Место под станок обсуждают до поставки, но не превращают телефонный разговор в дистанционный монтажный проект. Покупатель сообщает, где предполагается установить оборудование, как организован доступ и какие условия уже известны. Поставщик выдаёт требования к месту и необходимые задания профильным специалистам. Для проволочного станка важен не только свободный прямоугольник на плане: реальная подготовка определяется документацией конкретной модели и составом решения.

Следующий шаг в учебной заявке выглядит так: «Заказчик передаёт согласованный чертёж и сведения о заготовке; инженер поставщика подтверждает возможность пробы, перечисляет подготовительные операции и предлагает дату». Если вопрос в расходных материалах, составлении программы или измерении результата остаётся открытым, его включают в ответ, а не откладывают до коммерческого предложения. Тогда разговор движется к проверке применимости, а не к обмену общими презентациями.

Для поиска клиентов этот подход тоже полезен. Одинаковая просьба «пришлите цену» может означать первичное изучение рынка, подбор второго станка или срочную замену подрядчика. Подходящий станок подбирают по задаче; интерес клиента уточняют по готовности предоставить исходные данные. Но нельзя считать каждый входящий контакт готовым заказом, обещать поставщику гарантированную закупку или подменять техническую квалификацию количеством полученных телефонных номеров.

Если электроэрозионный станок выбирают под реальную номенклатуру, самым ценным результатом первого этапа становится согласованная проба на понятных условиях. В ней видны деталь, подготовка, проверка и границы вывода. После этого значительно легче обсуждать комплектацию, обучение и сроки: участники уже сравнивают способы выполнить одну работу, а не набор несопоставимых характеристик из трёх предложений.
