Заявки на теплообменное оборудование: как уточнить среды, температуры и мощность

Подбор теплообменника начинается с двух сред и их режимов. Фиксируют состав, расход, температуры на входе и выходе, давление, допустимые потери напора, загрязнение и требования к разделению контуров. Название аппарата без этих данных не дает расчета. Мощность теплообменника определяют по тепловому балансу и проверяют вместе с площадью поверхности, материалами, компоновкой и условиями обслуживания.

Среды и температурный график до выбора аппарата

Нужную мощность нельзя подтвердить только диаметром патрубков или площадью пластин. Для теплообменника важны температура горячего потока на входе и выходе, температура холодного потока, расходы и свойства обеих сред. Если заказчик не знает расход, менеджер предлагает получить измерение или указать диапазон. Мощность в предварительном предложении тогда помечают условной; подбор теплообменника завершают после проверки данных инженером.

Запрос «нужен теплообменник на 500 киловатт» проверяют по происхождению цифры. Это может быть номинал котла, сумма потребителей или результат прежнего расчета. Инженер сверяет расход и температурный график обеих сторон. Одинаковая нагрузка при малом температурном напоре требует большей поверхности, а неполные данные дают только ориентир с явными допущениями.

Если аппарат заменяет действующий, собирают историю: фактические температуры и расходы, положение клапанов, перепад давления, частоту разборки, вид отложений и причины ремонта. Старый теплообменник мог быть рассчитан на прежний процесс, а потребители или сырье изменились. Повторение площади и присоединений без проверки режима способно сохранить недостаток мощности, быстрый рост загрязнения или высокий насосный расход.

Тепловая производительность связана с фактическими входными и требуемыми выходными температурами. Нельзя одновременно задать несовместимые значения и ожидать их от аппарата любой площади. Тепловой баланс учитывает теплоемкость, фазовое состояние и изменение свойств. Если режимов несколько, рассчитывают нормальный, минимальный, пиковый и пусковой случаи.

Для пара указывают давление или температуру насыщения, степень сухости и допустимый конденсатный режим. Неправильный отвод конденсата снижает мощность и вызывает гидроудар. Конденсатоотводчик, сепаратор, уклоны и воздухоудаление рассматривают вместе с аппаратом. Для перегретого пара расчет разделяет охлаждение и конденсацию. Давление в заявке не подменяют приблизительной температурой без проверки состояния.

Среду описывают названием, концентрацией, температурой, плотностью, вязкостью, примесями и коррозионной активностью. Вода, гликоль, масло, пар, продукт и агрессивный раствор требуют разных материалов и схем. Неизвестная рецептура отмечается как ограничение. Формулировка «нержавейка» не подтверждает совместимость без марки, сварки, уплотнений и срока контакта.

Для вязкой среды свойства приводят при рабочих температурах, потому что вязкость может меняться многократно. Если продукт кристаллизуется, застывает или пригорает, предусматривают минимальную скорость, обогрев, опорожнение и мойку. Наличие частиц влияет на размер каналов и эрозию. Образец и паспорт помогают, но проект учитывает полный диапазон рецептур и партии, а не только удобную лабораторную жидкость.

Исходные данные для квалификации задачи

Первичная квалификация дает назначение, две среды, четыре температуры, расходы, давления и допустимые потери. Затем уточняют загрязнение, способ регулирования, место и срок. Если расход неизвестен, следующим шагом становится расчет процесса или измерение. Заказчик не обязан самостоятельно выбирать пластинчатый, кожухотрубный, спиральный или иной тип.

Документы для нового аппарата и замены

Живой проект подтверждается технологической схемой, паспортами соседнего оборудования и понятным критерием результата. Для замены полезны шильдик, фактические температуры, перепады и история очисток. Если аппарат загрязнился, увеличение площади нового решения без анализа причины может лишь отсрочить повторение. Следующий шаг должен закрывать конкретную неопределенность.

Несколько режимов: тепловая нагрузка и перепад давления

Для нескольких рецептур готовят не одну «среднюю» строку, а карту режимов. В ней отдельно видна требуемая мощность при максимальной нагрузке и минимальной скорости потока; для теплообменника это могут быть разные критические точки. Ограничение по перепаду давления проверяют на каждой стороне. Если мощность достигается ценой недопустимого сопротивления, предложение возвращают на пересчёт теплообменника, а не скрывают за большим запасом площади.

Для предварительного сравнения поставщиков составляют одну таблицу режимов: среды, температуры на обоих входах и выходах, расходы, расчетная нагрузка и допустимые потери давления. Мощность теплообменника не должна быть единственной цифрой в запросе: один и тот же аппарат даст разный результат при изменении расхода и температуры. Если данные неполны, инженер отмечает допущения и просит измерения. Менеджер согласует срок их получения, а не обещает расчет по фотографии шильдика.

В рекомендациях Alfa Laval по выбору пластинчатого аппарата тоже перечислены нагрузка, входные и выходные температуры обеих сред, расходы, свойства жидкости и доступный перепад давления. Этот перечень помогает проверить полноту запроса, но не заменяет расчёт конкретного производства.

Подготовленная заявка показывает, что нагревается или охлаждается, каким источником, с каким графиком и последствиями остановки. Инженер получает точки измерения и единицы. Запрос одной цены остается предварительным, пока неясны загрязнение, материалы и границы поставки. Менеджер фиксирует нужный документ, ответственного и дату следующего результата.

Температурный напор меняется по длине аппарата. Для противотока и прямотока доступны разные конечные температуры; перекрестная схема имеет свои особенности. Близкое сближение температур увеличивает требуемую поверхность и чувствительность к загрязнению. Расчет выполняют по профилю и проверяют физическую достижимость, а не делят мощность на случайный средний перепад.

Для рекуперации проверяют совпадение графиков горячего и холодного потоков. Высокая расчетная экономия не реализуется, если источник тепла появляется в другое время или его температура нестабильна. Буфер может согласовать часть графика, но занимает место и создает потери. Тепловой пинч и минимальный подход температур оценивают по реальным режимам, а резервный нагрев или охлаждение остается понятной частью схемы.

Расход определяет скорость в каналах, теплоотдачу и потерю давления. Слишком малая скорость ухудшает обмен и способствует отложениям, слишком высокая увеличивает насосную мощность, эрозию и перепад. Допустимый диапазон задают для обеих сторон. Регулирование расхода согласуют с насосами и клапанами, чтобы аппарат работал устойчиво при частичной нагрузке.

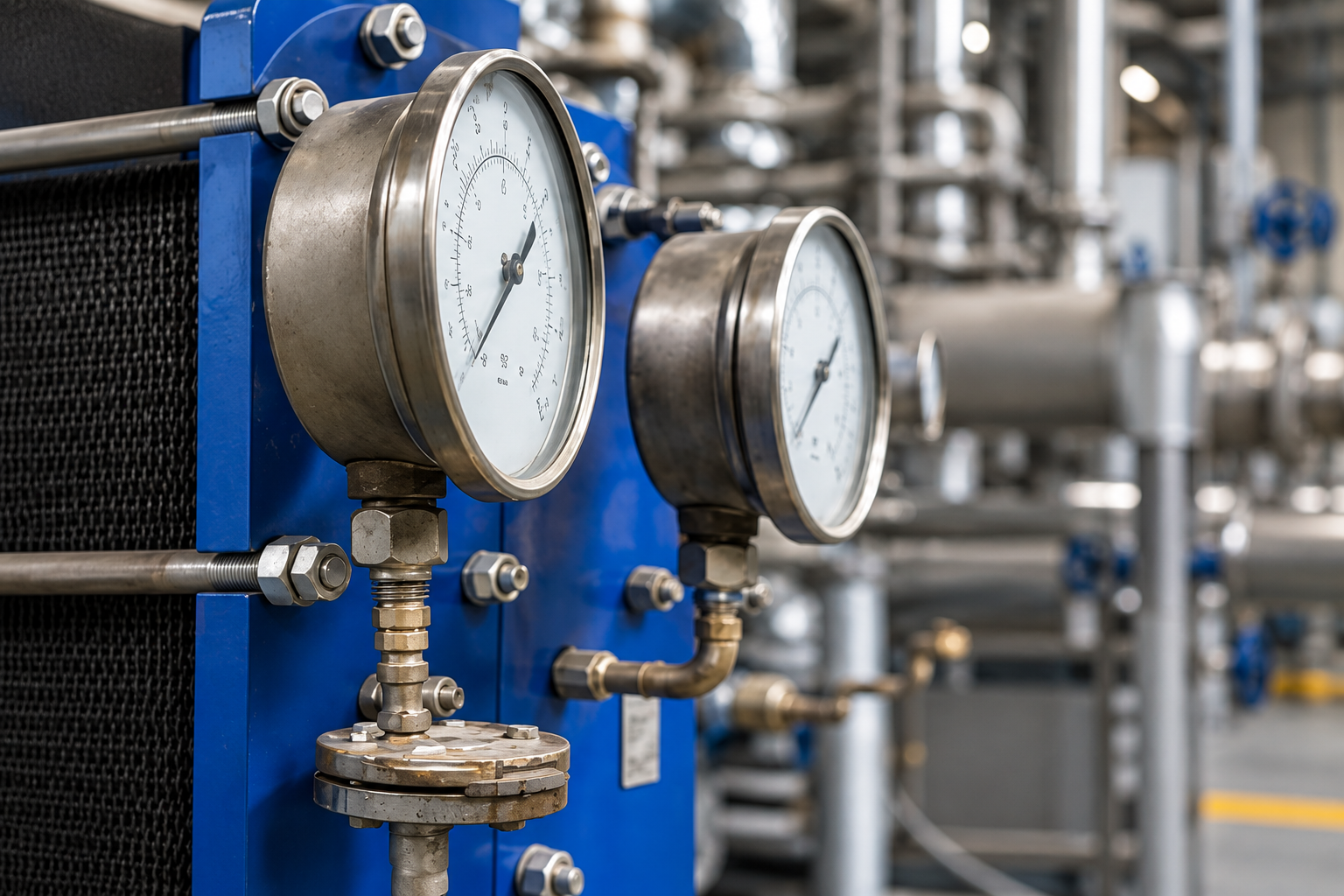

Насосная характеристика и регулирующий клапан должны работать с сопротивлением аппарата во всех режимах. Если клапан почти закрыт, энергия теряется и управление становится чувствительным; если полностью открыт, может не хватить диапазона. Для переменного расхода проверяют распределение между параллельными аппаратами. Балансировочная арматура и измерительные точки позволяют подтвердить расчет после монтажа без разборки трубопровода.

Какие параметры собрать в анкете

В форме оставляют поля, меняющие расчет: назначение, среды, температуры, расходы, давления, загрязнение, материал, тип установки и город. Можно приложить схему или паспорт. Поле мощности не делает остальные данные необязательными. Технологические файлы и контакты используют только для ответа и предоставляют доступ участникам проекта.

Единицы, точки измерения и рабочий режим

Первый звонок сверяет единицы, точки и режимы. Уточняют, где измерены температуры, являются ли расходы максимальными или обычными, что ограничивает перепад давления. Для пара проверяют давление и состояние, для продукта — вязкость и мойку. Менеджер не обещает площадь и цену до инженерного расчета. Клиент получает краткое резюме.

Расчётный лист, материалы и доступ к обслуживанию

На стадии расчёта мощность задают как потребность процесса, а не характеристику конкретного теплообменника. Паспорт теплообменника показывает достижимую мощность при перечисленных условиях. Если температуры или расходы на площадке иные, мощность проверяют заново. Менеджеру полезно прикрепить к заявке оба набора условий и указать, какая сторона теплообменника ограничивает поток.

При выборе пластинчатого или кожухотрубчатого исполнения сравнивают не только габарит и цену. Состав среды, склонность к отложениям, возможность механической или химической очистки, допустимый простой и доступ к узлам влияют на эксплуатацию. Для каждого варианта инженер проверяет материалы и способ обслуживания. Требуемую мощность связывают с этими ограничениями; более компактный аппарат не всегда лучше, если его невозможно очистить в доступном окне.

До предложения в карточке видны обе среды, четыре температуры, расходы, давления, свойства, загрязнение, допустимые потери, режимы, площадка и критерии приемки. Для существующего аппарата добавляют модель, площадь, схему, симптомы и историю обслуживания. Значения отделяют на измеренные, проектные и оценочные. Изменение процесса возвращает расчет на проверку.

Расчетный лист содержит единицы, источники данных и версию. Температуры связывают с конкретными точками схемы, расходы — с нормальным и пиковым режимом, свойства — с температурой. Если часть цифр получена из баланса, это отмечают отдельно от замеров. Клиент видит, какое допущение сильнее всего влияет на площадь, перепад или материал, и может приоритетно его уточнить.

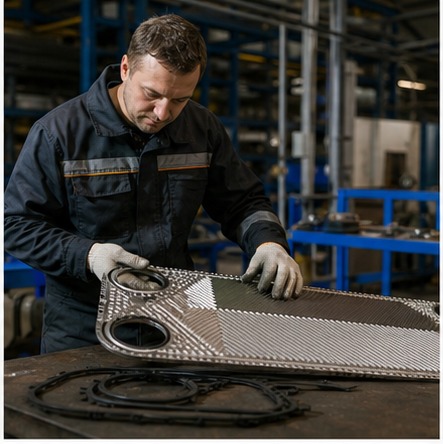

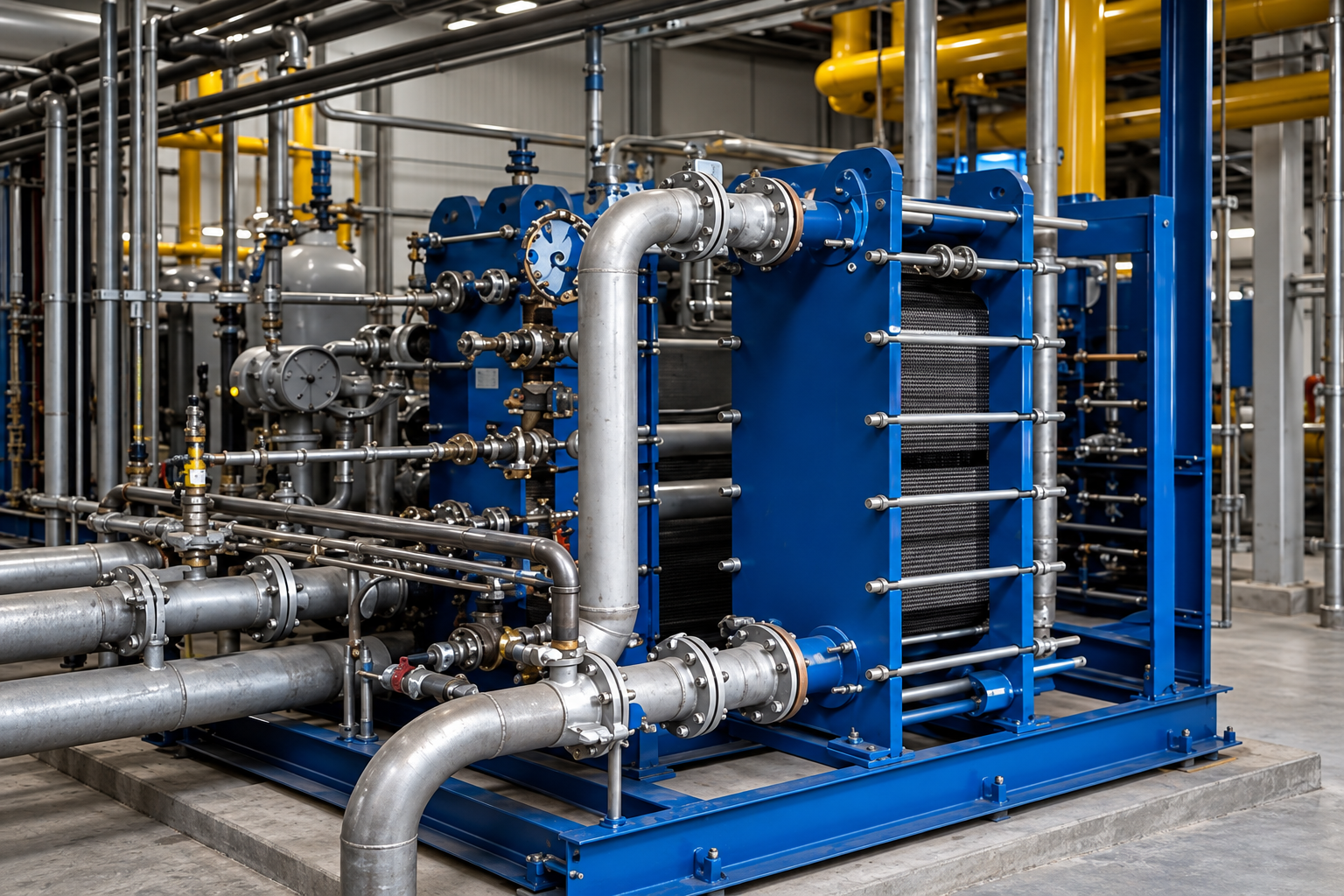

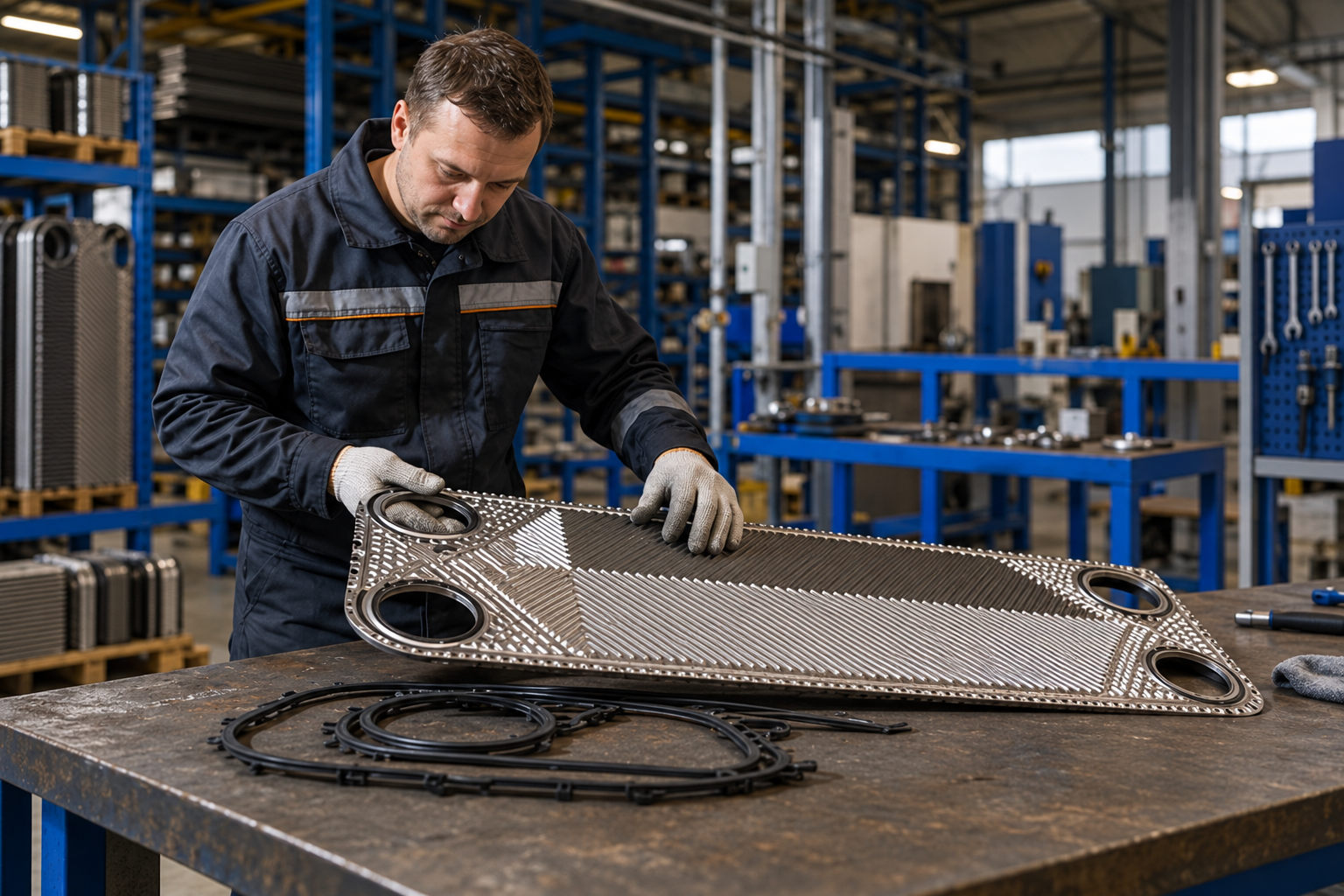

Пластинчатый разборный аппарат компактен и допускает изменение пакета в установленных границах, но требует совместимых прокладок и качества сборки. Паяный не имеет разборной мойки и ограничен материалами припоя. Кожухотрубный подходит другим давлениям, температурам и загрязненным средам. Тип выбирают по процессу, чистке, риску смешения и площадке.

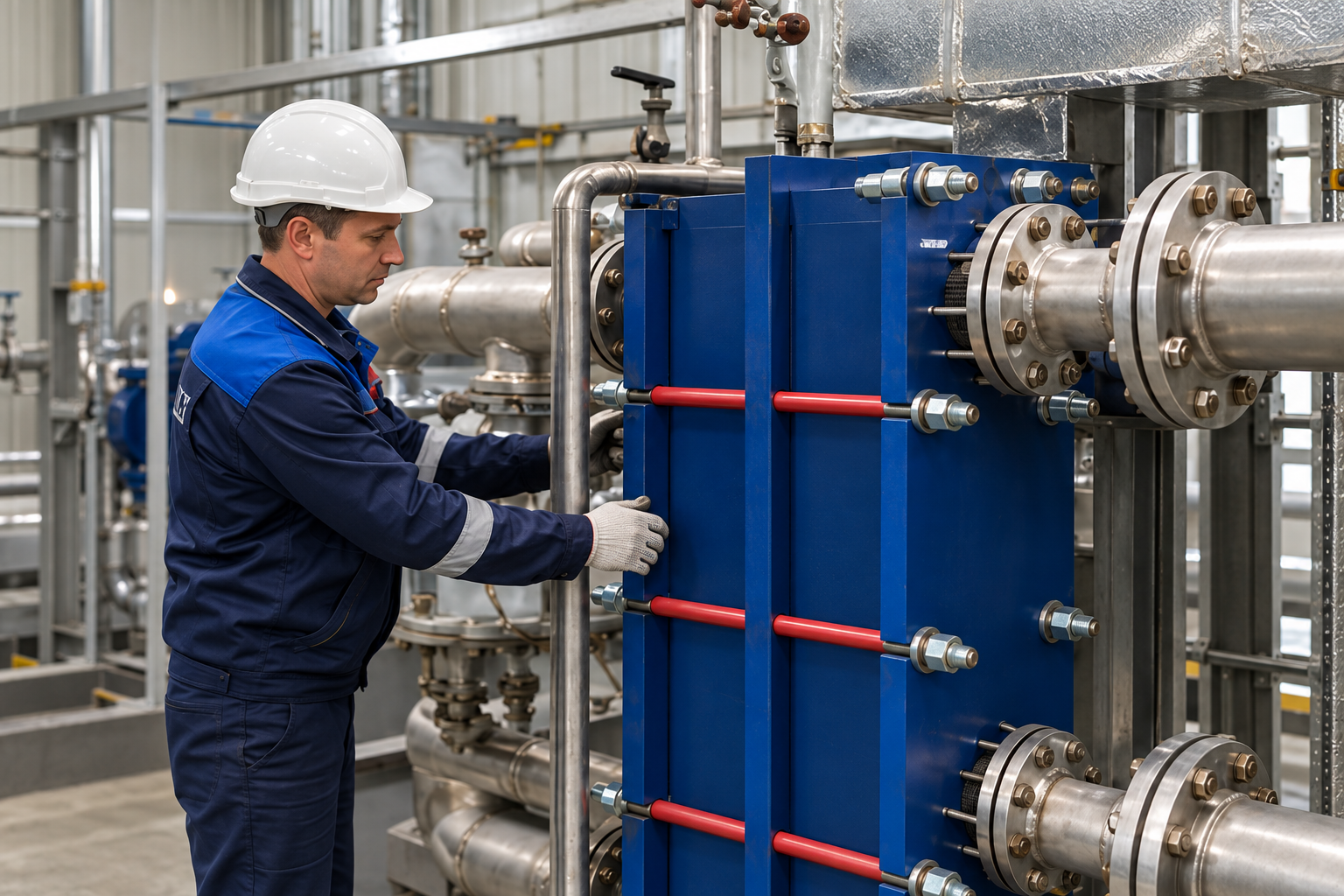

Для санитарного процесса конструкция должна дренироваться, очищаться и не создавать недоступных застойных зон. Разборный аппарат требует правильного сжатия пакета и состояния прокладок. Сварной или трубчатый вариант оценивают по методу мойки и контролю результата. Применимость к пищевому или фармацевтическому процессу подтверждается требованиями заказчика и документацией, а не одним словом «гигиенический».

Материалы выбирают для каждой среды и температуры. Проверяют пластины или трубы, корпус, патрубки, сварку, прокладки и припой. Хлориды, кислоты, щелочи и моющие растворы учитывают вместе с концентрацией и температурой. Совместимость подтверждает профильный специалист. Дешевый материал с быстрым разрушением не является экономией.

Гальваническая пара может ускорить коррозию при сочетании разных металлов и проводящей среды. Хлориды особенно важны для некоторых нержавеющих сталей, а высокая температура усиливает риск. Материал выбирают с учетом обеих сторон, возможной мойки и внешней атмосферы. Если данных недостаточно, проводят консультацию производителя материала или тест, не обещая неопределенный срок службы.

Загрязнение и условия очистки

Загрязнение задают коэффициентом и, по возможности, историей фактических отложений. Большой запас поверхности может снизить скорость и ускорить осаждение, поэтому его нельзя добавлять бездумно. Предусматривают фильтрацию, промывку, разборку или химическую очистку. Контроль перепада и температур помогает определить момент обслуживания до потери процесса.

Способ очистки и материалы согласуют по документации изготовителя и свойствам отложений. Самовольное усиление химической обработки может повредить пластины и прокладки. Работы выполняет допущенный персонал по утверждённой процедуре; после обслуживания проверяют герметичность и возвращают аппарат в эксплуатацию только после приёмки.

Пределы давления и термические нагрузки

Допустимое давление и температура проверяются для каждого контура, включая пуск, останов и гидроудар. Предохранительная защита относится к системе, а не заменяется прочным аппаратом. Если возможно смешение опасных сред, рассматривают двойную стенку, промежуточный контур или контроль утечки. Решение основывается на последствиях и применимых требованиях.

Тепловое расширение труб и корпуса учитывают опорами, компенсаторами и допустимыми нагрузками на патрубки. Быстрый пуск холодного аппарата горячей средой создает напряжения. Последовательность заполнения и прогрева фиксируют. Для вакуума проверяют внешнее давление, для переменного режима — усталостные циклы. Паспортные пределы не означают допустимость любой комбинации температуры и давления одновременно.

Как передать расчёт инженеру и согласовать поставку

Если мощность после очистки не восстановилась, причину ищут по измерениям, а не только по виду пластин теплообменника. Мощность могла снизиться из-за изменения расхода, свойств среды или работы соседнего контура. Сервис фиксирует текущую мощность и состояние теплообменника в журнале, а инженер решает, нужна ли повторная очистка, перенастройка или новый расчёт.

Хороший следующий шаг — совместная проверка исходных данных технологом и энергетиком. Технолог подтверждает свойства продукта и целевой температурный режим, энергетик — доступный теплоноситель, расход и давление. После согласования исходных данных появляется версия расчета; при изменении рецептуры или источника прежняя версия не используется молча. Так расчетная мощность конкретного теплообменника имеет понятное основание и ответственного за каждое значение.

Техническое предложение перечисляет аппарат, раму, изоляцию, арматуру, датчики, фильтры, промывочный контур и шкаф в применимом составе. Рядом показывают трубы, насосы, фундамент и другие работы площадки. Характеристики привязаны к расчетному режиму и свойствам сред. Это позволяет сравнивать одинаковую границу, а не только цену корпуса.

Чертеж показывает габариты, массу, центр тяжести, присоединения, направление потоков и пространство для обслуживания. Для пластинчатого пакета нужен ход при разборке, для трубного — длина извлечения пучка или очистного инструмента. Арматура не должна блокировать открытие. Опоры и фундамент рассчитывают по заполненной массе и нагрузкам труб, а не только по сухому аппарату.

Если используется утилизация тепла, экономический баланс учитывает дополнительный насос, клапаны, загрязнение, резервный источник и сезонность. Стоимость сэкономленной энергии сравнивают с доступными часами и фактическим температурным потенциалом. Увеличение поверхности снижает подход температур, но повышает цену и может изменить гидравлику. Оптимум ищут по нескольким вариантам, сохраняя исходные тарифы и ограничения.

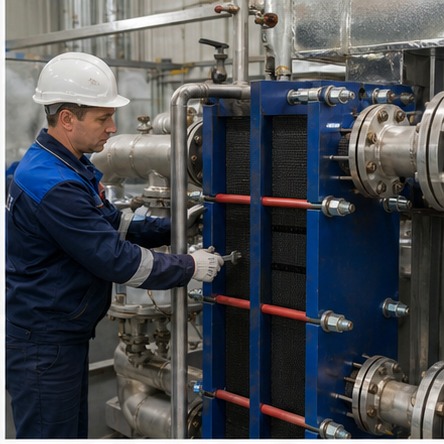

Компоновка обеспечивает сервисные проходы, извлечение пластин или трубного пучка, подъем крышек, дренаж и безопасное открытие горячего контура. Трубопроводы имеют собственные опоры и не нагружают патрубки. Воздухоотвод располагают в верхних точках, слив — в нижних. Изоляция снимается для осмотра без разрушения соседних систем.

Изоляцию выбирают по температуре, влажности, пожарным требованиям и месту установки. Для холодной поверхности важна пароизоляция, иначе образуется конденсат и коррозия под покрытием. Горячие поверхности защищают от ожога. Съемные чехлы применяют у разборных зон, не закрывая шильдик и контроль утечки. После обслуживания изоляцию восстанавливают по той же схеме.

Расчётные условия и границы испытания

Предложения сравнивают при одинаковых средах и режимах. Каталожная площадь не доказывает мощность без температур и расходов. Отделяют расчет, паспорт, измерения и допущения. Критичные неизвестные закрывают до договора.

Испытание на заводе подтверждает герметичность и комплектность по согласованному давлению и методу, но не всегда воспроизводит тепловой процесс. На площадке тепловые показатели проверяют при известных расходах, свойствах и входных температурах после стабилизации. Приборы имеют достаточную точность. Баланс двух сторон служит проверкой данных, а заметное расхождение требует поиска причины, а не усреднения результата.

Как продолжить подбор после уточнения данных

Повторный контакт приносит расчет, схему, материал, способ очистки или уточненные точки. Менеджер объясняет, какое решение зависит от данных. Если технологический проект меняется, фиксируют событие возврата. Серия одинаковых напоминаний не заменяет расходов и температур, необходимых инженеру.

Сравнение сметы и график безопасного сервиса

Поставщик может написать номинальную мощность без условий, при которых она получена. Для сравнения теплообменника с альтернативой менеджер просит одинаковые входные температуры, состав сред и допустимый перепад давления. Требуемую мощность фиксируют вместе с сезонным режимом и планом очистки. Когда теплообменник стоит в тесном помещении, доступ к пакету пластин и возможность снять его при ремонте становятся частью выбора, а не второстепенной деталью.

Сметы становятся сопоставимыми, когда ясно, включены ли арматура, приборы, изоляция, рама, дренаж, подъем, подключение и пусковые испытания. Если одно предложение описывает аппарат, а другое узел целиком, сравнение только по цене вводит в заблуждение. Менеджер запрашивает границы поставки и эксплуатационные расходы, инженер проверяет гидравлику. Запас мощности указывают с причиной, а не как безымянный процент.

Контакт теряется между получением схемы и расчетом, когда нет владельца ответа. Другая причина — цена аппарата без фильтров, арматуры и монтажа. Карточка содержит недостающий документ, ответственного, дату и актуальную версию состава. При задержке называют фактическую причину и новый срок, а не общий статус.

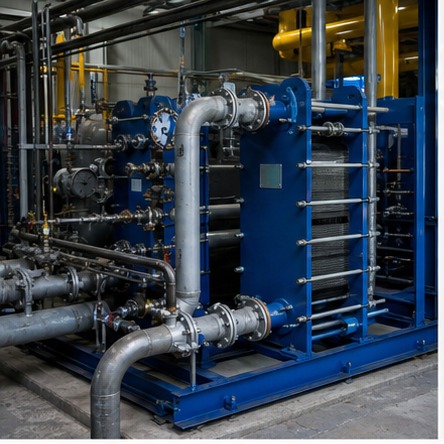

Перед финальным предложением стороны проходят оба контура от источника до потребителя. Проверяют насосы, клапаны, байпасы, фильтры, воздухоотвод, слив и управление. Для каждого интерфейса задают давление, расход, температуру и ответственность. Это обнаруживает скрытые ограничения, которые иначе сделают правильно рассчитанный аппарат неработоспособным на площадке.

Для параллельных аппаратов схема распределения должна предотвращать переток и неравномерную нагрузку. Одинаковые диаметры сами по себе не гарантируют равный расход. Балансировка, расположение коллекторов и управление клапанами проверяются расчетом и пуском. Резервный аппарат изолируется и дренируется безопасно, но остается готовым к включению. Периодический тест подтверждает арматуру и автоматику.

Изменение среды, концентрации, расхода, температуры, давления или способа мойки возвращает проект на проверку. Инженер оценивает площадь, материал, перепад и уплотнения. Новую версию отражают в расчете, спецификации и чертеже. Устное «почти та же жидкость» не заменяет данных о совместимости.

Комплектность и эксплуатационные расходы

Бюджет обсуждают через варианты типа, материала, запаса, разборности и автоматизации промывки. Для каждого показывают режим, обслуживание и границу работ. Снижение цены не должно скрыто убирать коррозионную стойкость, безопасный доступ или обязательную арматуру. Предварительная сумма сопровождается допущениями и сроком действия.

Когда выбирают другой принцип или откладывают проект

Причину отказа записывают конкретно: режим физически недостижим, нет расходов, материал слишком дорог, недостаточна площадка, не подходит срок, выбран другой принцип либо проект остановлен. Ответ «дорого» сравнивают с одинаковым составом. Эти данные улучшают будущий расчет и не используются для давления.

Пусковые измерения и дальнейший контроль режима

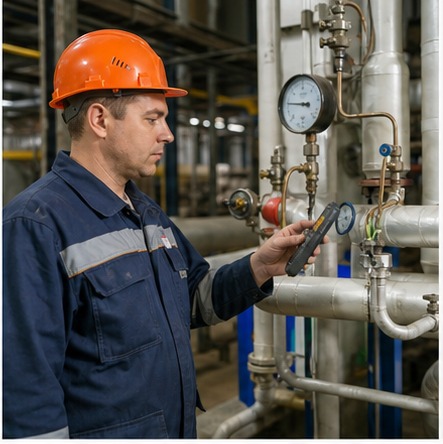

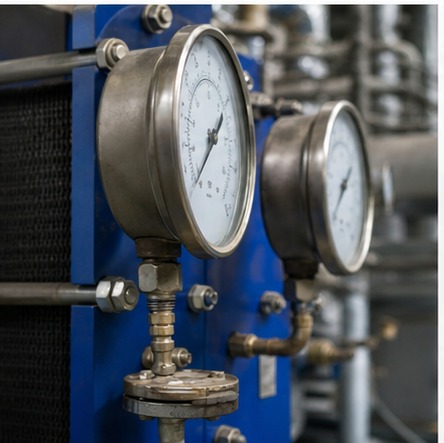

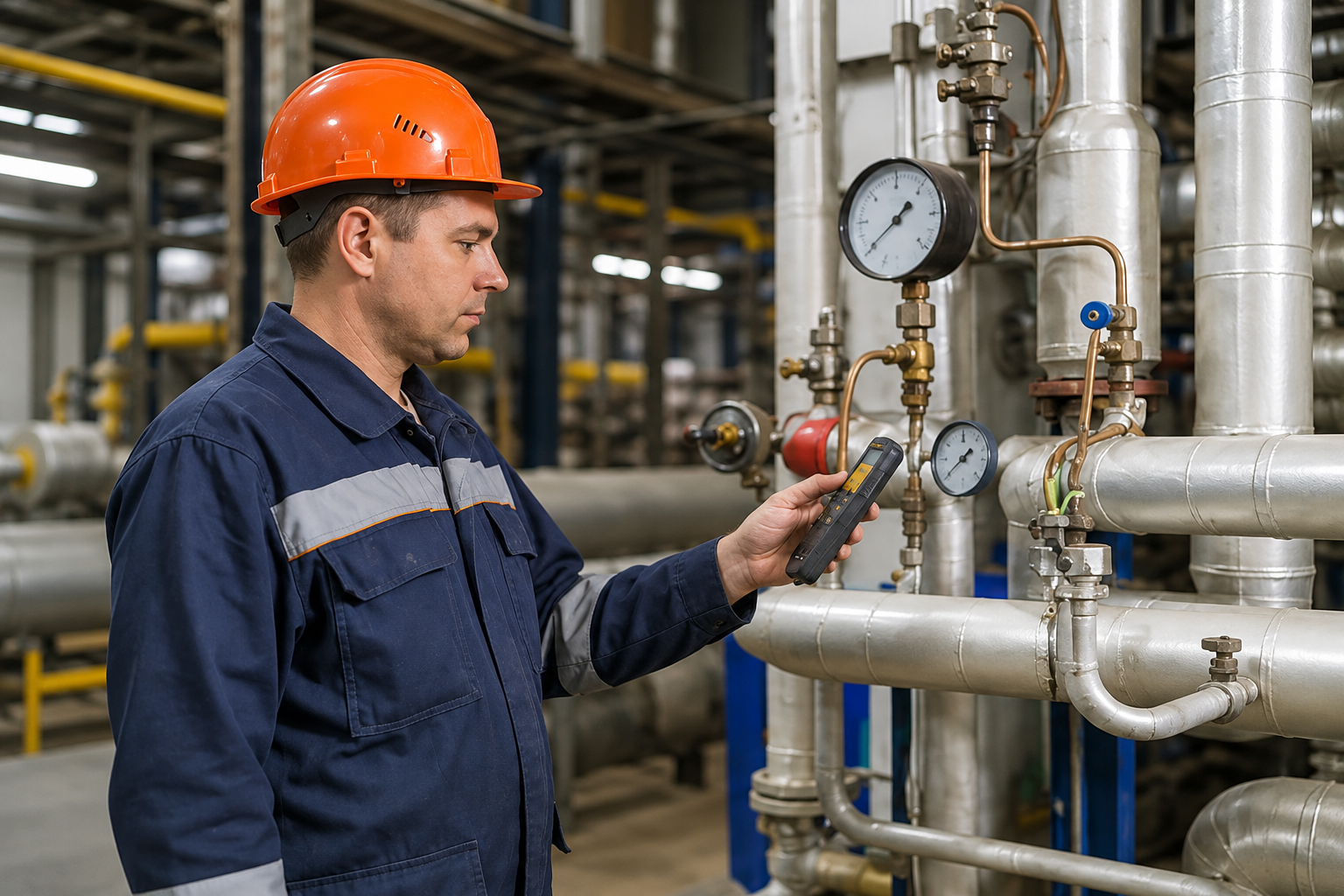

После пуска фиксируют устойчивый режим: температуры и расходы на обеих сторонах, перепад давления, состояние арматуры и дату измерения. Фактическую мощность сравнивают с расчетом только при сопоставимых входных условиях. При падении передачи сначала проверяют приборы, расход и свойства среды; разборка аппарата без диагностики не является первым шагом. Базовая запись помогает сервису отделить загрязнение от изменения производства.

Менеджеру нужна единая запись с назначением, средами, температурами, расходами, давлениями, загрязнением, материалами, площадкой, сроком и участниками решения. Там же хранят схемы, расчеты и версии предложения. Единицы стоят рядом с числами. Доступ к рецепту продукта и контактам ограничен проектной командой.

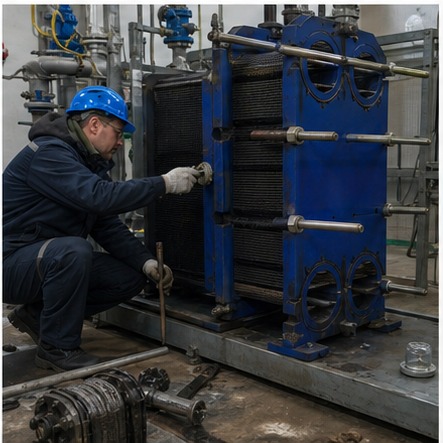

Сервис согласуют заранее: доступ для разборки, грузоподъемность, химическую мойку, утилизацию раствора, время реакции и запас прокладок. Для кожухотрубного исполнения проверяют возможность извлечения пучка и очистки труб. Неподтвержденные прокладки или реагенты не применяют без проверки совместимости и процедуры.

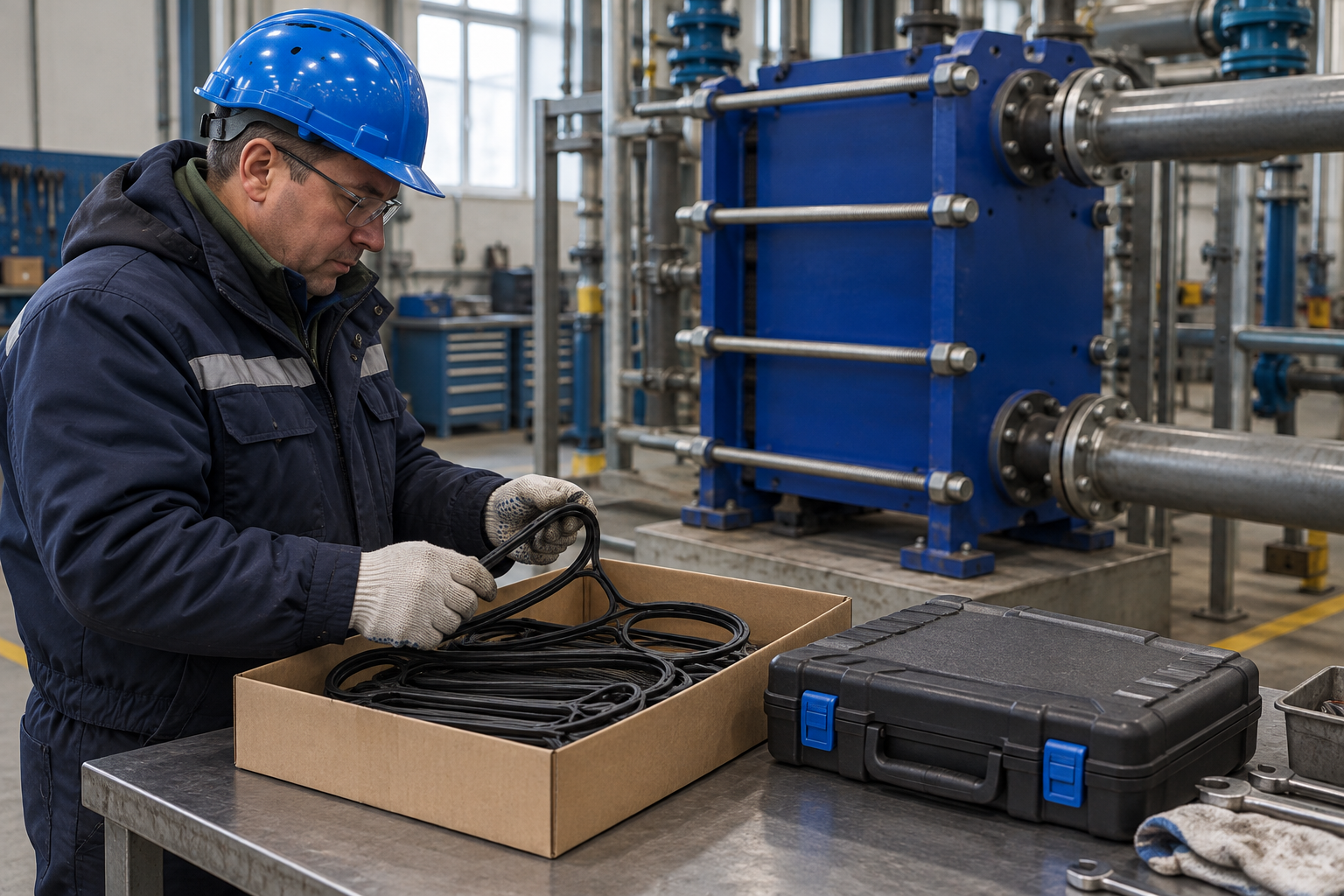

Запас частей зависит от исполнения: прокладки, пластины, уплотнения, трубки, арматура и приборы. Для агрессивной среды подтверждают партию материала. Эластомеры хранят по требованиям изготовителя. Непроверенный аналог прокладки может изменить совместимость и допустимое давление.

Приемка задает среды или безопасные заменители, расходы, температуры, давления, перепады и длительность. Проверяют герметичность, тепловой режим, арматуру и доступные защиты. Протокол содержит приборы, свойства и результаты. Если заменитель не воспроизводит вязкость или загрязнение, ограничение фиксируют; короткий прогрев не подтверждает весь процесс.

До приемки подтверждают заполнение, удаление воздуха, направление потоков, положение клапанов, готовность насосов и безопасный отвод конденсата. Измерения выполняют одновременно по обеим сторонам после устойчивого режима. Если процесс не позволяет создать расчетную нагрузку, ограничение фиксируют и согласуют доказательство характеристик. Затронутую проверку повторяют после исправления замечания в сопоставимых условиях.

Доставка и обслуживание на удалённой площадке

Город влияет на доставку, подъем, климат, доступ сервиса и возможность химической очистки. Для удаленного объекта усиливают запас и обучение. Но регион не заменяет обследование: трубы, фундамент, проходы и дренаж различаются. Маршрут аппарата и сервисное пространство проверяют до изготовления и отгрузки.

Распределение инженерных обязанностей

Ответственный поставщика координирует теплотехника, материаловеда, конструктора, монтаж и сервис, но решения подтверждают профильные специалисты. Со стороны заказчика участвуют технолог, механик, энергетик и охрана труда. Матрица ответственности показывает, кто дает режимы, готовит контуры, принимает результат и обслуживает аппарат.

После первых недель отслеживают температуры, расходы, перепады, положение клапанов, загрязнение и качество конечного процесса. Базовые значения исправного аппарата сохраняют. Рост перепада при снижении тепловой передачи помогает планировать очистку, но решение учитывает и изменения сырья. Новый продукт или режим сначала возвращают на расчет совместимости и мощности, затем вводят по документированной процедуре.
